Гидравлические зажимные элементы

Изображение Каталожный лист

Наименование изделия, краткое описание и техническая характеристика

Загрузить
ЦИЛИНДРЫ С ПУСТОТЕЛЫМ ПОРШНЕМ

3.2130

Цилиндры с пустотелым поршнем

Для установки на столе или ползуне пресса, гидравлический зажим, пружинный разжим, со сферическим диском, макс. рабочее давление 400 бар, макс. сила зажима 60 .. 104 кН
по запросу
160 кН), для Т-образных пазов 18 .. 36 мм, диаметр поршня 54 .. 70 мм, ход 12 мм

EN|RU

2.1300

Цилиндры с пустотелым поршнем

Для установки на столе или ползуне пресса, одностороннего действия, без пружинного возврата, возврат за счет действия внешней силы, макс. рабочее давление 400 бар, сила зажима
34.8 .. 137.2 кН, ход зажима 12 .. 15 мм, усилие возврата поршня 0.18 .. 0.7 кН, площадь поршня

8.7 .. 34.3 cм²

EN|RU

2.1320

Цилиндры с пустотелым поршнем

Для установки на столе или ползуне пресса, одностороннего действия, с пружинным возвратом, макс. рабочее давление 400 бар, макс. сила зажима 34.8 .. 137.2 кН, усилие пружины 0.26 .. 0.75 кН, площадь поршня 8.7 .. 34.3 cм², ход зажима 12 .. 15 мм

EN|RU

2.1330

Цилиндры с пустотелым поршнем

Для установки на столе или ползуне пресса, одностороннего действия, возврат поршня с помощью пружины, установленной в зажимной планке, макс. рабочее давление 400 бар, макс. сила зажима
22 .. 54 кН, усилие пружины 0.27 .. 0.67 кН, площадь поршня 5.5 .. 13.5 cм², ход зажима 2.5 .. 3 мм, крепежные винты М12 .. М16

EN|RU

3.1403

Цилиндры с пустотелым поршнем

Для установки на столе или ползуне пресса, одностороннего действия, зажим с помощью пружины, разжим гидравлический, макс. сила зажима 50 кН, для Т-образных пазов 22 .. 28 мм, ход разжима
2.5 мм, давление разжима 175 бар

EN|RU

ПРУЖИННЫЕ ЗАЖИМНЫЕ ЦИЛИНДРЫ
для долговременного зажима посредством пружины

2.1400

Пружинные зажимные цилиндры

Тянущего типа, механический зажим с помощью пакета тарельчатых пружин, гидравлический разжим, поршень защищен от проворота, макс. рабочее давление 320 бар, макс. сила зажима
16 .. 400 кН, ход разжима 0.5 и 1 мм, давление разжима 210 .. 300 бар

EN

3.1403

Пружинные зажимные цилиндры

Механический зажим с помощью пакета тарельчатых пружин, гидравлический разжим,
для Т-образных пазов 22 .. 28 мм, макс. сила зажима 50 кН, ход разжима 2.5 мм, давление разжима

175 бар

EN|RU

ДВУТАВРОВЫЕ ЗАЖИМНЫЕ ПЛАНКИ
для установки в Т-образных пазах на столе или ползуне пресса

2.1832-1

Двутавровые зажимные планки

Одностороннего действия с пружинным возвратом, макс. рабочее давление 400 бар, макс. сила зажима 16.6 .. 320 кН, для Т-образных пазов 18 .. 28 мм, ход 8 .. 12 мм, длина 150 .. 1500 мм

EN|RU

2.1832-2

Двутавровые зажимные планки

Двустороннего действия, без опорных роликов, макс. сила зажима 16.6 .. 320 кН, для Т-образных пазов 18 .. 28 мм, ход 8 .. 12 мм, ход блокировки 2.5 .. 4 мм, длина 150 .. 1500 мм

EN|RU

2.1832-3

Двутавровые зажимные планки

Двустороннего действия, с гидравлически управляемыми опорными роликами для подъема и зажима, макс. сила зажима 16.6 .. 320 кН, для Т-образных пазов 18 .. 28 мм, ход 8 .. 12 мм,
ход блокировки 2.5 .. 4 мм,
длина 150 .. 1500 мм

EN|RU

ЗАЖИМНЫЕ ПЛАНКИ

2.2095

Зажимные планки со встроенными поршнями

Одностороннего действия с пружинным возвратом, макс. рабочее давление 400 бар, макс. сила зажима 35 кН, количество поршней 5, диаметр поршня 15 мм, ход 6 и 8 мм, длина 220 мм

EN|RU

2.2096

Зажимные планки со встроенными поршнями

Одностороннего действия с пружинным возвратом, макс. рабочее давление 400 бар, макс. сила зажима 38.6 .. 116 кН, количество поршней 2 .. 6, ход 8 мм, длина 150 .. 270 мм

EN|RU

2.2097

Зажимные планки со встроенными поршнями

Двустороннего действия, макс. рабочее давление 400 бар, макс. сила зажима 38.6 .. 116 кН, количество поршней 2 .. 6, ход 8 мм, длина 150 .. 270 мм

EN

ПОВОРОТНЫЕ И ПОВОРОТНО – ТЯНУЩИЕ ЗАЖИМЫ
ЗАЖИМЫ С НАКЛОННЫМ ШТОКОМ

2.1833

Поворотно-тянущие зажимы

Двустороннего действия, осуществляемая функция: поворот и зажим; пневматический контроль положения зажима, опционально – индуктивный контроль положения, макс. рабочее давление
400 бар, макс. сила зажима 30.4кН, ход зажима 30 мм, угол поворота штока 90°, макс. расход масла

15 cм³/сек.

EN

2.2185

Зажимы с наклонным (отклоняемым) штоком

Двустороннего действия, зажим наклонным (угловым) движением и прямолинейным (подъемным) штока, индуктивный контроль положения, макс. рабочее давление 400 бар, макс. сила зажима
104 .. 160 кН, ход зажима 10 мм, угол наклона штока 15°, макс. расход масла
16 cм³/сек.

EN

2.2230

Поворотные утапливаемые зажимы для наружной фиксации

Двустороннего действия, осуществляемая функция: 2-стадийный поворот и зажим; контроль положения разжима, переходного положения и разжима с помощью индуктивных датчиков приближения, наличие защиты от перегрузок и аварийного останова, с/без управляемого обратного клапана, макс. рабочее давление 400 бар, макс. сила зажима 104 .. 216 кН, ход подвода и зажима
105 .. 112 мм, угол поворота штока 2х45°, макс. высота зажимной кромки 68 мм, макс. расход масла 50 .. 120 cм³/сек.

EN

2.2240

Клиновые поворотные зажимы

Двустороннего действия, с механической блокировкой, осуществляемая функция: наклон, зажим и блокировка; контроль положений разжима и зажима с помощью индуктивных датчиков приближения, сила зажима поддерживается и в случае падения давления, макс. рабочее давление 240/280 бар, макс. сила зажима 50 .. 100 кН, ход зажима 7.5 .. 9.5 мм, угол наклона штока 15°, макс. расход масла 70 cм³/сек.

EN

КЛИНОВЫЕ ЗАЖИМЫ
для зажима на прямых и скошенных кромках

2.2401

Клиновые зажимы для зажима на скошенных кромках

Двустороннего действия, без контроля положения и c контролем положения с помощью датчиков приближения (установлены на боковой поверхности направляющего корпуса, обеспечивают выдачу сигнала об исходном положении, положении зажима, отсутствии зажима), зажимные болты со скосом 20°, макс. рабочее давление 275/350 бар, макс. сила зажима 25 .. 630 кН, макс. допускаемая сила 35 .. 820 кН, диаметр цилиндра 25 .. 125 мм, ход зажима 20 .. 40 мм, температурная стойкость 100/160°C (300°C – по запросу)

EN

2.2402

Клиновые зажимы для зажима на скошенных кромках

Двустороннего действия, c контролем положения с помощью перемещаемых датчиков приближения (установлены сзади на пристыкованном корпусе, обеспечивают выдачу сигнала об исходном положении, положении зажима, отсутствии зажима), зажимные болты со скосом 20°, макс. рабочее давление 275/350 бар, макс. сила зажима 25 .. 630 кН, макс. допускаемая сила 35 .. 820 кН, диаметр цилиндра 25 .. 125 мм, ход зажима 20 .. 40 мм, температурная стойкость 80/120°C

EN

2.2403

Клиновые зажимы для зажима на скошенных кромках

Двустороннего действия, со ступенькой безопасности, без контроля положения и c контролем положения с помощью датчиков приближения (установлены на боковой поверхности корпуса, обеспечивают выдачу сигнала об исходном положении, положении зажима, отсутствии зажима), зажимные болты со скосом 20°, макс. рабочее давление 275/350 бар, макс. сила зажима 25 .. 630 кН, макс. допускаемая сила 35 .. 820 кН, диаметр цилиндра 25 .. 125 мм, ход зажима 20 .. 40 мм, температурная стойкость 100/160°C (300°C – по запросу)

EN

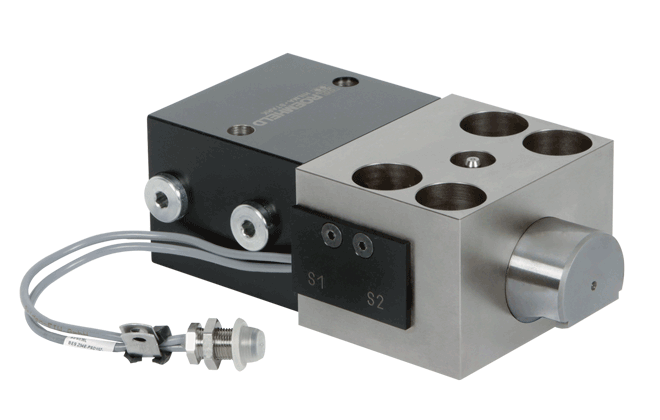

2.2404

Клиновые зажимы для зажима на скошенных кромках

Двустороннего действия, со ступенькой безопасности с геометрическим замыканием, c контролем положения с помощью датчиков приближения (установлены на боковой поверхности корпуса, обеспечивают выдачу сигнала об исходном положении, положении зажима, отсутствии зажима), зажимные болты со скосом 20°, макс. рабочее давление 275/350 бар, макс. сила зажима 50 .. 400 кН, макс. допускаемая сила 65 .. 520 кН, диаметр цилиндра 40 .. 100 мм, ход зажима 40 .. 70 мм, температурная стойкость 100°C

EN

2.2405

Клиновые зажимы для зажима на скошенных кромках

Двустороннего действия, с блокировкой, без контроля положения и c контролем положения с помощью датчиков приближения (установлены на боковой поверхности корпуса, обеспечивают выдачу сигнала об исходном положении, положении зажима, отсутствии зажима), зажимные болты со скосом 20°, макс. рабочее давление 275/350 бар, макс. сила зажима 25 .. 630 кН, макс. допускаемая сила 35 .. 820 кН, диаметр цилиндра 25 .. 125 мм, ход зажима 20 .. 40 мм, температурная стойкость 100/160°C (300°C – по запросу)

EN

2.2407

Клиновые зажимы для зажима на скошенных кромках

Двустороннего действия, с клапанами последовательности для работы в условиях высоких температур, пристыкованными к корпусу, контроль положения, зажимные болты со скосом 20°, макс. рабочее давление 350 бар, макс. сила зажима 25 .. 630 кН, макс. допускаемая сила 35 .. 820 кН, диаметр цилиндра 25 .. 125 мм, ход зажима 20 .. 40 мм, температурная стойкость 100/160°C
(300°C – по запросу)

EN

2.2409

Клиновые зажимы для зажима на скошенных кромках

Двустороннего действия, с клапанами управления, пристыкованными к корпусу, обеспечивающими отдельное управление каждым клиновым зажимом, зажимные болты со скосом 20°, ступенька безопасности – по запросу, макс. рабочее давление 200 .. 350 бар, макс. сила зажима 25 .. 630 кН, напряжение питания клапана 24 В пост. тока, температурная стойкость до 100°C

EN

2.2410

Клиновые зажимы для зажима на скошенных кромках

Двустороннего действия, с контуром охлаждения для температур до 250°C, с контролем положения и без, зажимные болты со скосом 20°, макс. рабочее давление 350 бар, макс. сила зажима
100 .. 630 кН

EN

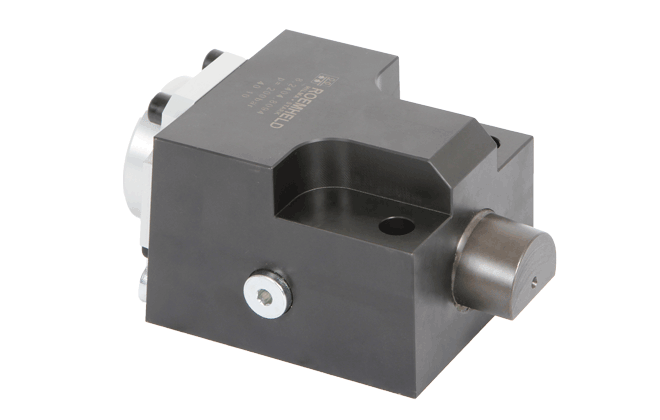

2.2450

Клиновые зажимы для зажима на прямых кромках

Одностороннего действия, пружинный зажим и гидравлический разжим, с контролем положения и без, допускаемая сила 25 .. 120 кН, диаметр цилиндра 35 .. 85 мм, ход зажима 14 .. 19 мм, макс. рабочее давление 200 бар, температурная стойкость 80°C (250°C – по запросу)

EN

2.2451

Клиновые зажимы для зажима на прямых кромках

Двустороннего действия, с контролем положения и без, допускаемая сила 35 .. 120 кН, диаметр цилиндра 25 .. 50 мм, макс. рабочее давление 50 бар, температурная стойкость 100/160°C
(300°C – по запросу)

EN|RU

2.2460

Клиновые зажимы для зажима на прямых кромках

Двустороннего действия, с контролем положения и без, максимальная сила зажима 25 .. 100 кН, допускаемая сила 45 .. 145 кН, ход зажима 1 мм, диаметр цилиндра 25 .. 50 мм, макс. рабочее давление 250 бар, температурная стойкость 100/160°C (300°C – по запросу)

EN|RU

БЛОЧНЫЕ ЗАЖИМЫ

2.2480

Блочные прихваты

Двустороннего действия, с самоблокирующимся механическим стопором, с контролем положения с помощью индуктивных датчиков приближения, макс. рабочее давление 100 бар, макс. сила зажима 200 кН, макс. допускаемая сила 250 кН, расход масла 1.6 .. 2,5 л/мин., макс. рабочая температура 70°C

EN

ВСТАВНЫЕ ЗАЖИМЫ

3.2202-1

Вставные зажимы компактного исполнения

Одностороннего действия с пружинным возвратом, с подставкой для установки в Т-образный паз, макс. рабочее давление 400 бар, макс. сила зажима 19.2 .. 78 кН, ход зажима 8 .. 12 мм,
для Т-образных пазов 18 .. 28 мм, температурная стойкость до 120°C

EN

3.2202-2

Вставные зажимы компактного исполнения

Одностороннего действия с пружинным возвратом, макс. рабочее давление 400 бар, макс. сила зажима 19.2 .. 78 кН, ход зажима 8 .. 12 мм, температурная стойкость до 120°C

EN

3.2204-1

Вставные зажимы классического исполнения

Одностороннего действия с пружинным возвратом, с подставкой для установки в Т-образный паз, макс. рабочее давление 400 бар, макс. сила зажима 19.2 .. 78 кН, ход зажима 8 .. 12 мм,
для Т-образных пазов 18 .. 28 мм, температурная стойкость до 120°C

EN

3.2204-2

Вставные зажимы классического исполнения

Одностороннего действия с пружинным возвратом, макс. рабочее давление 400 бар, макс. сила зажима 19.2 .. 78 кН, ход зажима 8 .. 12 мм, температурная стойкость до 120°C

EN

УГЛОВЫЕ ЗАЖИМЫ

3.2206-1

Угловые зажимы

Одностороннего действия с пружинным возвратом, с подставкой для установки в Т-образный паз, макс. рабочее давление 400 бар, макс. сила зажима 40 .. 110кН, ход зажима 2.5 .. 3 мм, для
Т-образных пазов 18, 22, 28 и 36 мм, макс. рабочая температура 120°C

EN|RU

3.2201-2

Угловые зажимы – зажимные головки

Одностороннего действия с пружинным возвратом, без подставки для установки в Т-образный паз, макс. рабочее давление 400 бар, макс. сила зажима 40 .. 110кН, ход зажима 2.5 .. 3 мм, макс. рабочая температура 120°C

EN|RU

БЫСТРОДЕЙСТВУЮЩИЕ ЗАЖИМНЫЕ СИСТЕМЫ
Автоматические подающие устройства с зажимными цилиндрами для штампов различных размеров

3.2280

Система быстрого зажима с цепным толкателем Flexline

Рабочее давление от 100 до 400 бар, сила зажима до 104 кН, для Т-образных пазов 28, 32, 36 мм,
1 1/6", длины подачи 660, 820, 1100 мм, скорость подачи 150 мм/сек., электродвигатель 400/480 В перем.
тока / 0,18 кВт, контроль положения

Исполнения:
- цилиндр с пустотелым поршнем двустороннего действия

- зажимные цилиндры с механической блокировкой двустороннего действия
- пружинный зажимной цилиндр одностороннего действия
- вставной зажим одностороннего действия

EN

3.2295

Система быстрого зажима с пневмоцилиндром

Макс.сила зажима до 66 ..115 кН, для Т-образного паза 28 мм, макс. длина подачи 400 мм, давление сжатого воздуха 6 .. 10 бар, контроль положения - опция.

Исполнения:
- цилиндр с пустотелым поршнем двустороннего действия

- цилиндр с пустотелым поршнем одностороннего действия
- зажимной цилиндр с механической блокировкой двустороннего действия
- пружинный зажимной цилиндр одностороннего действия
- вставной зажим одностороннего действия
- угловой зажим одностороннего действия

EN

ВСТРАИВАЕМЫЕ ПОРШНИ

4.1070

Встраиваемые поршни

Одностороннего действия с пружинным возвратом, со встроенным ограничителем хода, макс. рабочее давление 250 бар, диаметр поршня 25 .. 50 мм, макс. толкающая сила 12.2 .. 48.7 кН, ход зажима 8 и 12 мм

EN

ПОВОРОТНЫЕ ЗАЖИМЫ

4.2150

Поворотные утапливаемые зажимы

Двустороннего действия, осуществляемая функция: 2-стадийный поворот и зажим; контроль положения разжима, переходного положения и разжима с помощью индуктивных датчиков приближения, наличие защиты от перегрузок и аварийного останова, макс. рабочее давление
400 бар, макс. сила зажима 60 .. 164 кН, диаметр поршня 52 ..88 мм, ход подвода и зажима

42 .. 65 мм, зажимная кромка 18 .. 50 мм, угол поворота штока 2х45°

EN

4.2170

Поворотные зажимы

Двустороннего действия, осуществляемая функция: поворот и зажим; контроль положения разжима, переходного положения и разжима с помощью индуктивных датчиков приближения, наличие защиты от перегрузок и аварийного останова, макс. рабочее давление 400 бар, макс. сила зажима 60 .. 164 кН, диаметр поршня 52 ..88 мм, ход зажима 5 .. 6 мм, зажимная кромка 18 .. 28, угол поворота штока 90°

EN

2.1833

Поворотно-тянущие зажимы

Двустороннего действия, осуществляемая функция: поворот и зажим; пневматический контроль положения зажима, опционально – индуктивный контроль положения, макс. рабочее давление
400 бар, макс. сила зажима 30.4кН, ход зажима 30 мм, угол поворота штока 90°, макс. расход масла

15 cм³/сек.

EN

2.2230

Поворотные утапливаемые зажимы для наружной фиксации

Двустороннего действия, осуществляемая функция: 2-стадийный поворот и зажим; контроль положения разжима, переходного положения и разжима с помощью индуктивных датчиков приближения, наличие защиты от перегрузок и аварийного останова, с/без управляемого обратного клапана, макс. рабочее давление 400 бар, макс. сила зажима 104 .. 216 кН, ход подвода и зажима
105 .. 112 мм, угол поворота штока 2х45°, макс. высота зажимной кромки 68 мм, макс. расход масла

50 .. 120 cм³/сек.

EN

ТЯНУЩИЕ ЗАЖИМНЫЕ ЭЛЕМЕНТЫ

4.2180

Тянущие зажимные элементы

Двустороннего действия, контроль положения зажима и разжима с помощью индуктивных датчиков приближения, наличие грязесъемных колец, поршень и анкерный шток закалены и отшлифованы, макс. рабочее давление 400 бар, макс. тянущая сила 60 .. 164 кН, диаметр поршня 52 .. 88 мм, ход зажима 10 мм, зажимная кромка 28 .. 48 мм, другие типоразмеры или специальные исполнения, например, с удлиненным анкерным штоком, из нержавеющей стали - по запросу

EN

4.2350

Тянущие зажимные элементы с Т- образным пазом

Двустороннего действия, наличие грязесъемных колец, поршень и анкерный шток закалены и отшлифованы, макс. рабочее давление 400 бар, макс. тянущая сила 55 .. 114 кН, для Т- образных пазов 18 .. 28 мм, диаметр поршня 70 .. 105 мм, ход зажима 6 мм, другие типоразмеры или специальные исполнения, например, с удлиненным анкерным штоком, из нержавеющей стали - по запросу

EN

4.2351

Тянущие зажимные элементы с Т- образным пазом

Двустороннего действия, наличие грязесъемных колец, поршень и анкерный шток закалены и отшлифованы, макс. рабочее давление 400 бар, макс. тянущая сила 55 .. 114 кН, для Т- образных пазов 18 .. 28 мм, диаметр поршня 70 .. 105 мм, ход зажима 6 мм, другие типоразмеры или специальные исполнения, например, с удлиненным анкерным штоком, из нержавеющей стали - по запросу

EN

МУФТЫ ДЛЯ НАПРАВЛЯЮЩИХ
Система быстрого зажима направляющих на многопозиционном прессе

4.2900 H

Муфты для направляющих

Исполнение GSH – гидравлическое, все элементы позиционирования, центрирования, генерирования силы зажима, контроля положения находятся в активной части муфты, подключение энергии, сжатого воздуха, гидравлического масла, а также присоединительные размеры - согласно спецификации заказчика, макс. сила зажима 60 .. 100 кН, рабочее давление 60 бар, повторяемость центрирования ± 0.02 мм, точность горизонтального позиционирования -1/+3 мм, допускаемое смещение оси ± 2 мм

EN

4.2900 M

Муфты для направляющих

Исполнение GSМ – механическое, все элементы позиционирования, центрирования, генерирования силы зажима, контроля положения находятся в активной части муфты, подключение энергии, сжатого воздуха, гидравлического масла, а также присоединительные размеры - согласно спецификации заказчика, макс. сила зажима 60 .. 100 кН, крутящий момент 180 …300 Нм, повторяемость центрирования ± 0.02 мм, точность горизонтального позиционирования -1/+3 мм, допускаемое смещение оси ± 2 мм

EN

4.2900

Муфты для направляющих

Исполнение GSE – электромеханическое, все элементы позиционирования, центрирования, генерирования силы зажима, контроля положения находятся в активной части муфты, подключение энергии, сжатого воздуха, гидравлического масла, а также присоединительные размеры - согласно спецификации заказчика, макс. сила зажима 100 кН, мощность электродвигателя 0.25 кВт, повторяемость центрирования ± 0.02 мм, точность горизонтального позиционирования -1/+3 мм, допускаемое смещение оси ± 2 мм

EN
