Механические и гидромеханические зажимные элементы

Каталожный лист

Наименование изделия, краткое описание и техническая характеристика

Загрузить

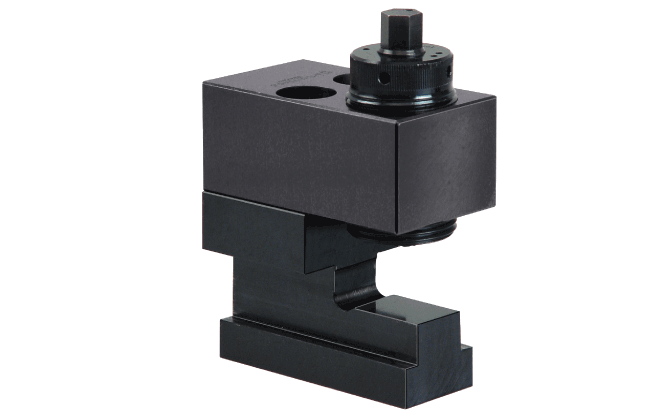

6.2210

Вставные зажимы

Механического действия, встроенный зажимной винт, высокая сила зажима при малом моменте затяжки, допускаются большие величины отклонений размеров зажимных кромок, не требуется нормирование размеров штампа по ширине и глубине, отсутствие выступающих частей не создает препятствий при установке штампа, самозапирание благодаря запатентованной клиновой системе, размеры Т-образного паза по DIN 650 – 18, 22 и 28 мм, сила зажима 40 и 80 кН, ход зажима
1.5 .. 2.2 мм, макс. момент затяжки 45 .. 90 Нм, макс. диапазон регулировки 30 .. 35 мм

EN|RU

6.2212

Зажимные головки с зажимным винтом

Механического действия, встроенный зажимной винт, высокая сила зажима при малом моменте затяжки, допускаются большие величины отклонений размеров зажимных кромок, самозапирание благодаря запатентованной клиновой системе, сила зажима 40 и 80 кН, ход зажима 1.5 .. 2.2 мм, макс. момент затяжки 45 .. 90 Нм, макс. диапазон регулировки 30 .. 35 мм

EN|RU

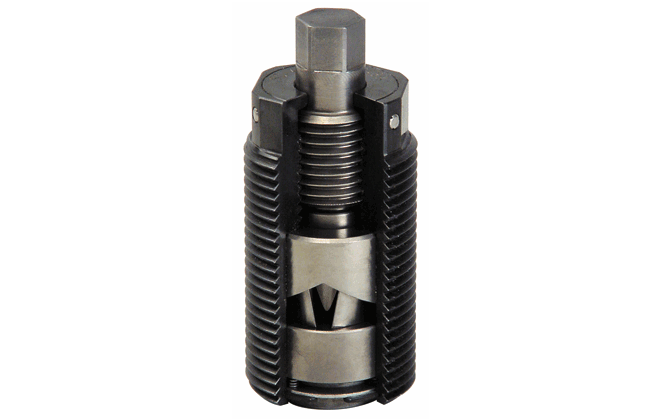

6.2270

Зажимные винты

Для применения в условиях ограниченного пространства, высокая сила зажима при малом моменте затяжки, самозапирание благодаря запатентованной клиновой системе, сила зажима 40, 80 и
120 кН, ход зажима 1.5 .. 2.5 мм, макс. момент затяжки 45 .. 140 Нм, наружная резьба М36, М48 и М64

EN

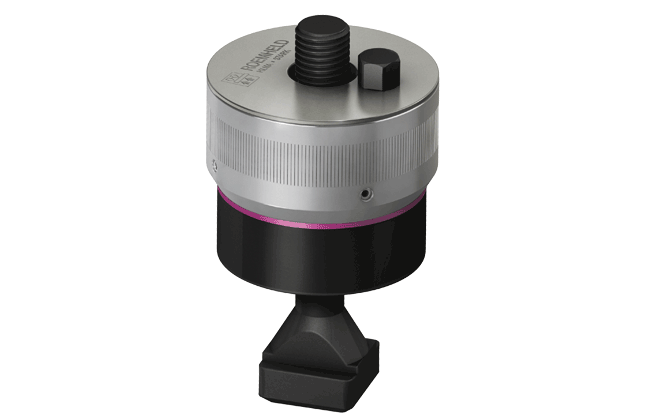

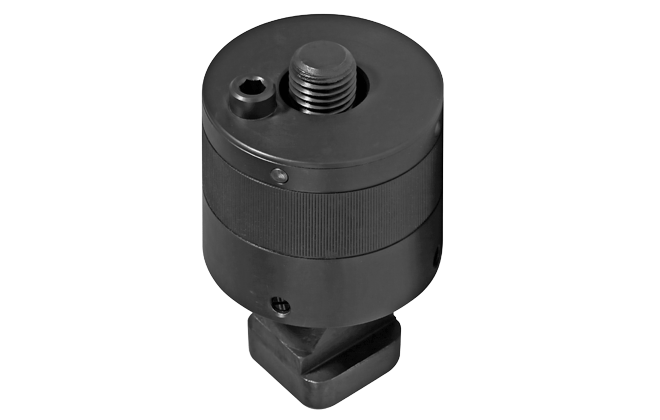

6.2274

Зажимные гайки, механические

Для применения в условиях ограниченного пространства, высокая сила зажима при малом моменте затяжки, индикация силы зажима, допускаются большие величины отклонений размеров зажимных кромок, легкий ручной зажим и разжим, для Т- образных пазов по DIN 650 - 28 мм, сила зажима
100 кН

EN

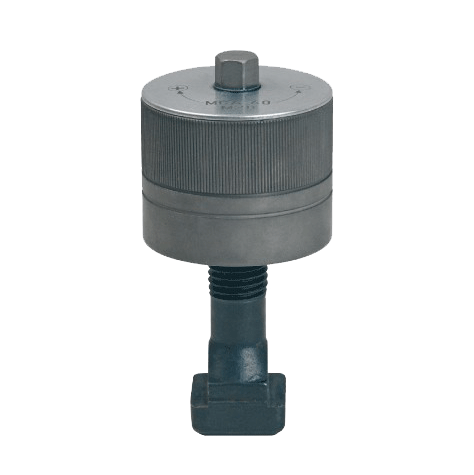

6.2275

Зажимные гайки, механические

Со встроенной планетарной передачей, для применения в условиях ограниченного пространства, высокая сила зажима при малом моменте затяжки, допускаются большие величины отклонений размеров зажимных кромок, легкий ручной зажим и разжим.

Исполнение со сквозным резьбовым отверстием (тип MS):

- для Т- образных пазов по DIN 650: 18 .. 42 мм,

- сила зажима 60 .. 200 кН

- макс. момент затяжки 25 .. 120 Нм

Исполнение со сквозным резьбовым отверстием (тип MD):

- для Т- образных пазов по DIN 650: 14 .. 42 мм,

- сила зажима 60 .. 180 кН

- макс. момент затяжки 30 .. 110 Нм

EN

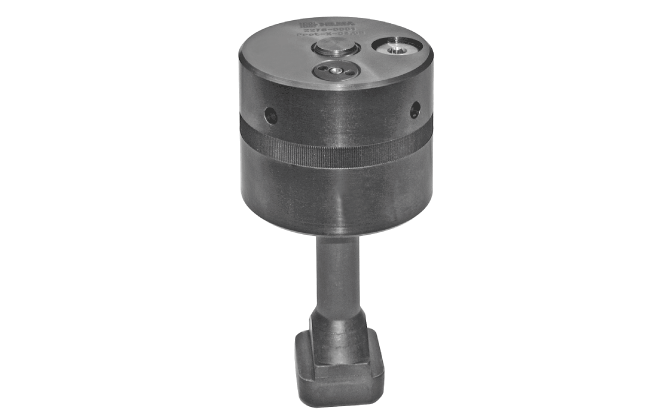

6.2276

Зажимные гайки, гидромеханические

Стойкие к ударным нагрузкам, со встроенным гидродемпфером, с контролем положения, с одним или двумя зажимными винтами, высокая сила зажима при малом моменте затяжки, легкий ручной зажим и разжим.

Исполнение с одним зажимным винтом:

- макс. сила зажима 60 и 100 кН

- макс. ход 2 мм

- наружный диаметр 70 и 95 мм

Исполнение с двумя зажимными винтами:

- макс. сила зажима от 60 до 150 кН

- макс. ход 2 мм

- наружный диаметр от 70 до 112 мм

EN

6.2340

Компактные прихваты

С перемещаемым зажимным рычагом, большой бесступенчатый диапазон зажима, высокая сила зажима при малом моменте затяжки, зажимной рычаг полностью убирается из зоны зажима для беспрепятственного снятия и установки штампа, макс сила зажима 15 .. 25 кН, момент затяжки

45 .. 75 Нм, Т-образный вкладыш для паза 14 .. 18 мм

EN
