Вспомогательное оборудование для смены штампов и пресс-форм

Каталожный лист

Наименование изделия, краткое описание и техническая характеристика

Загрузить

РОЛИКОВЫЕ И ШАРИКОВЫЕ НАПРАВЛЯЮЩИЕ

8.1834А

Роликовые направляющие, гидравлические, 400 бар

Для высоких нагрузок – до 160 кН/м, макс. рабочее давление 400 бар, с гидравлическим подъемом всей роликовой направляющей, поршни защищены от загрязнений, сборка направляющих различной длины из секций длиной 250 мм, расстояния между роликами 50 мм, длины до 2500 мм (специальные длины – по запросу), для Т-образных пазов 22, 28 и 36 мм, стандартная рабочая температура 100°C

EN|RU

8.1834В

Роликовые направляющие, гидравлические, 120 бар

Для средних нагрузок – до 99 кН/м, макс. рабочее давление 120 бар, с гидравлическим подъемом отдельных роликовых вставок, расстояние между роликами и их ориентация – гибкие, длины цельных направляющих до 2900 мм, для Т-образных пазов 18, 22, 28 и 36 мм, стандартная рабочая температура 100°C (более высокие температуры - по запросу)

EN|RU

8.18341

Шариковые направляющие, гидравлические, 100 бар

Для средних нагрузок – до 55 кН/м, макс. рабочее давление 100 бар, с гидравлическим подъемом отдельных шариковых вставок, расстояние между роликами – гибкое, длины цельных направляющих до 2900 мм, для Т-образных пазов 18, 22, 28 и 36 мм, стандартная
рабочая температура 100°C (более высокие температуры - по запросу)

EN|RU

8.18343

Шариковые направляющие, с пружинами

Для небольших нагрузок – до 27 кН/м, с подпружиненными шариковыми вставками, каждая из которых приподнимается отдельно, расстояние между шариковыми вставками – гибкое, при предварительной затяжке шарики выступают на 2 мм над уровнем стола, длины цельных направляющих до 2900 мм, для Т-образных пазов 18, 22, 28 и 36 мм, стандартная рабочая температура 100°C (более высокие температуры - по запросу)

EN|RU

8.18344

Роликовые направляющие, с пружинами

Для средних нагрузок – до 66 кН/м, с подпружиненными роликовыми вставками, каждая из которых приподнимается отдельно, расстояние между роликовыми вставками – гибкое, при предварительной затяжке ролики выступают на 2 мм над уровнем стола, длины цельных направляющих до 2900 мм, для Т-образных пазов 18, 22, 28 и 36 мм, стандартная рабочая температура 100°C

EN|RU

8.18345

Роликовые / шариковые вставки, с пружинами

Для установки в прессах без Т- образных пазов, индивидуальное расположение вставок на столе пресса, конструкция с фланцем и без, фиксация с помощью монтажного распорного кольца.

Роликовые вставки:

- допускаемая нагрузка от 600 до 2400 Н

- ход подъема от 1.5 до 2 мм

Шариковые вставки:

- допускаемая нагрузка от 200 до 1000 Н

- ход подъема от 1.5 до 3 мм

EN|RU

8.18347

Роликовые конвейеры без хода подъема

Допускаемая нагрузка 128 .. 156 кН/м, расстояние между роликами 50 мм (другие расстояния по запросу), длина секции 250 мм, возможна цельная конструкция длиной до 2900 мм, для Т-образных пазов 22, 28 и 36 мм, возможны варианты с повышенной допускаемой нагрузкой за счет сближения роликов и специальной конструкции

EN|RU

НЕСУЩИЕ КОНСОЛИ

8.18350

Несущие консоли подвесные

Макс. нагрузка на две консоли 5 .. 30 кН, длина опорной части 500 .. 1250 мм, несущие ролики снабжены высокопрочными закаленными игольчатыми подшипниками, наружная поверхность имеет ударостойкое покрытие RAL1004, золотисто-желтое, консоли могут использоваться на нескольких прессах

EN|RU

8.18351

Несущие консоли с опорами

Конструкция аналогична консоли 8.18350, при этом дополнительное оснащение опорами, макс. нагрузка на две консоли 20 .. 250 кН, длина опорной части 1000 .. 2500 мм, высота опор указывается при заказе, регулировка опор по высоте ±60 мм, опоры имеют шаровое сочленение в основании для компенсации неровности пола

EN|RU

8.18352

Несущие консоли складывающиеся

Конструкция аналогична консоли 8.18350, при этом консоли могут складываться соответственно влево и вправо, макс. нагрузка на две консоли 10 .. 60 кН, длина опорной части 500 .. 1250 мм

EN|RU

СТАНЦИИ СМЕНЫ ШТАМПОВ

8.18353

Станции смены штампов с приводом

Макс. вес штампа 250 кН, специальный тянуще-толкающий привод

EN|RU

ТЕЛЕЖКИ ДЛЯ ШТАМПОВ

8.8900

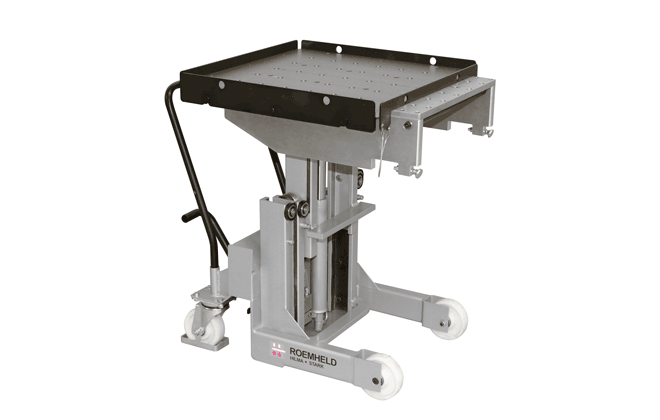

Тележки для штампов

Для перемещения штампов до 500 кг, регулируемая высота стола в диапазоне 540 .. 1080 мм, макс. размеры стола 720 x 720 мм, вес тележки 155 .. 180 кг в зависимости от конструкции

EN
