Электромеханические зажимные элементы

Каталожный лист

Наименование изделия, краткое описание и техническая характеристика

Загрузить



5.2670

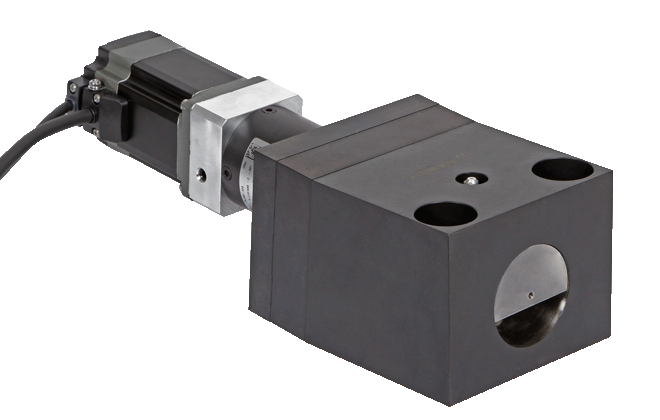

Клиновые электромеханические зажимы

Компактный электромеханический силовой блок, безопасность работы благодаря контролю положения, безопасность в случае отключения электропитания благодаря самоблокировке,

оптимальный элемент для автоматизации процесса на термопластавтоматах и прессах с сервоприводом, сила зажима 50 кН, максимальная допускаемая сила 85 .. 270 кН, усилие подвода
30 кН, ход зажима 17 .. 20 мм, общий ход 25 мм, скорость перемещения 2 мм/сек., ном. напряжение 24 В пост тока

EN

5.2610

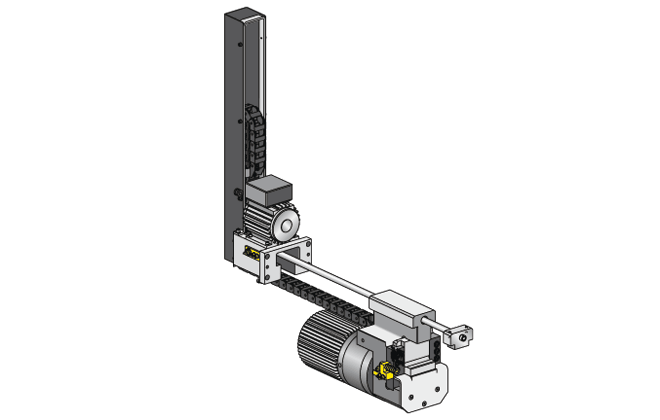

Угловые электромеханические зажимы

Возможность зажима в любой точке хода, адаптируемость к различным зажимным кромкам, контроль положения, дополнительная безопасность благодаря механической самоблокировке, сила зажима 120 .. 160 кН, максимальная статическая сила 300 кН, скорость хода подачи 64 мм/сек, скорость хода зажима 2 мм/сек., общий ход 6 мм, ход зажима 2 мм, напряжение электродвигателя 400 В / 50 Гц

EN

5.2620

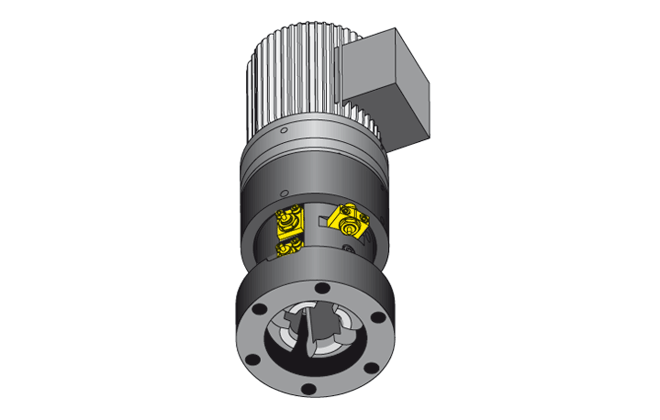

Цанговые электромеханические зажимы

Зажим захватным и тянущим движением, контроль положения и автоматический цикл работы обеспечивают высокую надежность, возможность централизованного управления всеми зажимными элементами, компактная и прочная конструкция, стойкая к механическим нагрузкам и вибрации, отсутствуют выступающие части, способные помешать установке штампа, сила зажима 70 .. 160 кН, максимальная статическая сила 110 .. 300 кН, скорость хода зажима 3.8 .. 4.1 мм/сек., напряжение электродвигателя 400 В / 50 Гц, мощность электродвигателя 0.55 .. 1.1 кВт, ход зажима

5 мм

EN

5.2640

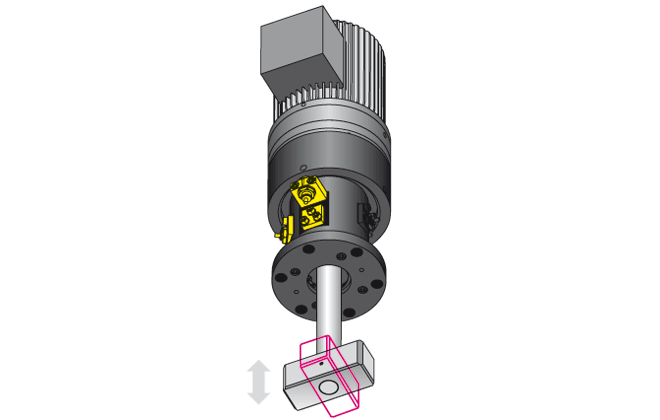

Поворотно-тянущие электромеханические зажимы

Зажим поворотным и тянущим движением анкерного штока, контроль положения и автоматический цикл работы обеспечивают высокую надежность, высокая адаптируемость к различным по высоте зажимным кромкам благодаря ходу зажима до 15 мм, возможность централизованного управления всеми зажимными элементами, различные длины анкерного штока, сила зажима 70 .. 160 кН, максимальная статическая сила 110 .. 300 кН, скорость хода зажима 3.8 .. 4.1 мм/сек., напряжение электродвигателя 400 В / 50 Гц, мощность электродвигателя 0.55 .. 1.1 кВт, ход зажима 10 .. 15 мм, ход поворота 25 .. 40 мм

EN

5.2650

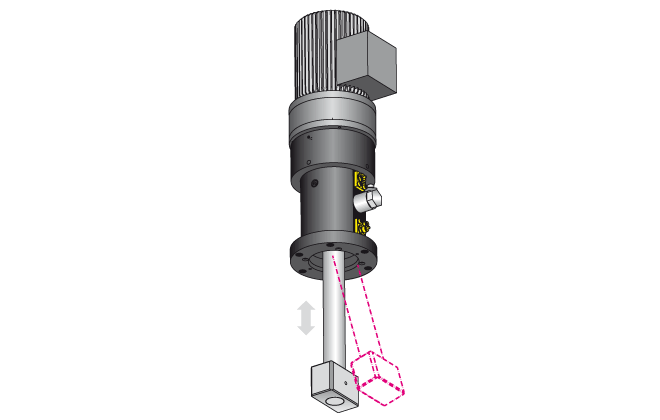

Электромеханические зажимы с качающимся штоком

Зажим качательным и подъемным движением анкерного штока, контроль положения и автоматический цикл работы обеспечивают высокую надежность, высокая адаптируемость к различным по высоте зажимным кромкам благодаря ходу зажима до 13 мм, возможность централизованного управления всеми зажимными элементами, различные длины анкерного штока, сила зажима 70 .. 160 кН, максимальная статическая сила 110 .. 300 кН, скорость хода зажима

3.8 .. 4.1 мм/сек., напряжение электродвигателя 400 В / 50 Гц, мощность электродвигателя
0.55 .. 1.1 кВт, ход зажима 11 .. 12 мм, ход качания (наклона) штока 8 .. 13 мм

EN
