Гидравлические компоненты
Изображение Каталожный лист | Наименование изделия, краткое описание и техническая характеристика | Выпуск | Загрузить | |
ГИДРАВЛИЧЕСКАЯ АППАРАТУРА | ||||
С.2.320 |
Гидравлические клапанные распределители DN4 С ручным управлением, тарельчатого типа, макс. рабочее давление 500бар, макс. расход 8 л/мин. Управление - поворотом кнопки на 90°. Исполнения: 1. 2 лин./ 2 поз, без обратного клапана 2. 3 лин./ 2 поз, без обратного клапана 3. 2 лин./ 2 поз, без обратного клапана |
DE | 12 / 2018 | |
С 2.340 |
Гидравлические клапанные распределители DN4 С механическим управлением, тарельчатого типа, макс. рабочее давление 500 бар, макс. расход 8 л/мин, механическое управление роликовым рычагом. Исполнения: 1. 3 лин./ 2 поз, без обратного клапана 2. 3 лин./ 2 поз, без обратного клапана |
DE | 12 /2018 | |
С 2.345 |
Гидропанели с клапанными распределителями DN4 С ручным управлением поворотом кнопки на 90°, 3 лин./ 2 поз. клапанные распределители тарельчатого типа, одностороннего действия - 7 объектов управления, двустороннего действия - 5 объектов управления, макс. рабочее давление 500 бар, макс. расход 8 л/мин |
EN | 11 / 2009 | |
С 2.360 |
Гидравлические клапанные распределитель DN4 С электромагнитным управлением 24 В пост. тока, тарельчатого типа, исполнения 2-4 лин./ 2-3 поз., макс. рабочее давление 500 бар, макс. расход 8 л/мин |
DE | 12 / 2018 | |
С 2.530 |
Гидравлические золотниковые распределители DN6 С электромагнитным управлением 24 В пост. тока, макс. рабочее давление 315 бар, макс. расход 80 л/мин. Исполнения: 1. 4 лин./ 2 поз. (с 1 или 2 электромагнитами) 2. 4 лин./ 3 поз. (с 2 электромагнитами) |
EN | 11 / 2016 | |
С 2.531 |
Гидравлические золотниковые распределители DN6 С электромагнитным управлением 24 В пост. тока, макс. рабочее давление 315 бар, макс. расход 130 л/мин, 4 лин./ 3 поз. (с 2 электромагнитами) |
EN | 04 / 2010 | |
С 2.940 |
Запорные вентили высокого давления / дроссели с обратным клапаном DN6, DN12 Макс. рабочее давление 350 / 500 бар |
EN | 04 / 2017 | |

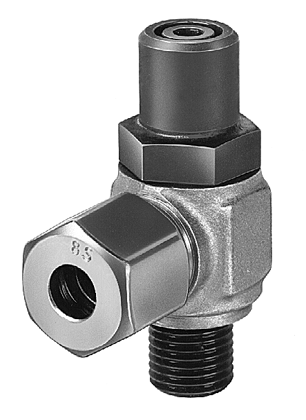

С 2.9501 |
Дроссели с обратным клапаном DN6 и DN12 Регулируемые, вкручиваемые, макс. рабочее давление 500 бар |
EN | 11 / 2014 | |
С 2.9511 |
Управляемые обратные клапаны Макс. рабочее давление 500 бар, макс. расход 15 и 55 л/мин, для трубного монтажа |
EN | 01 / 2012 | |
С 2.9512 |
Управляемые обратные клапаны Макс. рабочее давление 500 бар, макс. расход 20 и 55 л/мин, для монтажа на плиту |
EN | 01 / 2012 | |
С 2.952 |
Предохранительные – редукционные клапаны Диапазон регулирования 0 - 500 бар, макс. расход 40 л/мин |
EN | 01 / 2012 | |
С 2.9532 |
Редукционные клапаны Диапазон регулирования 80 до 450 бар, макс. рабочее давление 500 бар, макс. расход 10 л/мин |
EN | 07 / 1990 | |
С 2.9533 |
Редукционные клапаны Диапазон регулирования 0…30 до 380 бар, макс. рабочее давление 500 бар, макс. расход 10 л/мин |
EN | 02 / 2017 | |
С 2.9534 |
Редукционные клапаны Функция защиты от избыточного давления, диапазон регулирования от 8 до 380 бар, макс. рабочее давление 500 бар, макс. расход 10 л/мин |
EN | 11 / 2018 | |
С 2.954 |
Клапаны последовательности DN4 С обратным клапаном, диапазон регулирования от 10 до 150 бар и от 100 до 450 бар, макс. рабочее давление 500 бар, макс. расход 8 л/мин |
EN | 03 / 2016 | |
С 2.9545 |
Клапаны последовательности с задержкой срабатывания DN5 Регулируемая временная задержка от 1 до 10 сек., макс. рабочее давление 250 бар, макс. расход 8 л/мин |
EN | 09 / 2011 | |
С 2.960 |
Гидропанели Макс. рабочее давление 250 бар |
EN | 11 / 2003 | |
ПОВОРОТНЫЕ МУФТЫ | ||||
F 9.280 |
Поворотные муфты Для подачи гидравлического масла к поворотным и вращающимся устройствам, DN5, одно-, двух-, четырех-, шестиканальные, c / без дренажного отверстия, макс. допустимое число оборотов от 20 до 85 об/мин, макс. начальный вращательный момент при 500 бар от 1.2 до 20 Нм, макс. рабочее давление 250 / 500 бар |
EN | 07 / 2014 | |
F 9.290 |
Поворотные клапанные муфты Для подачи гидравлического масла к поворотным устройствам, DN5, общее или раздельное управление, количество позиций от 5 до 10, макс. рабочее давление 500 бар. Исполнения: - загрузка и выгрузка деталей на одной позиции - загрузка и выгрузка деталей на двух позициях |
EN | 03 / 2000 | |
ЭЛЕМЕНТЫ ТРУБОПРОВОДА | ||||
F 9.300 |
Фитинги Резьбовые соединения с режущим кольцом и эластичным уплотнением, гидравлическое масло в контейнерах от 1.5 до 20 л, стальные прецизионные трубы St 37 с гальваническим покрытием от 8 до 15 мм, соединительные вставки DN 5 на давление 500 бар, манометры с глицериновым наполнением с диапазоном измерения от 0 до 40, 100, 250, 400 ,600 бар; принадлежности: элементы для подсоединения манометров. |
EN | 08 / 2017 | |
F 9.310 |
Зажимы для крепления труб Для зажима одной или двух труб диаметром от 8 до 16 мм; материал: полипропилен, ультрамид; принадлежность: приварная пластина для установки зажимов |
EN | 01 / 2009 | |
F 9.361 |
Рукава высокого давления Стойкие к минеральному маслу, диаметры рукавов DN 4 и DN 6.3, длины заказываются из предпочтительного ряда чисел, возможны длины с градацией 5 мм, макс. рабочее даление 250 / 500 бар |
EN | 08 / 2013 | |
БЫСТРОРАЗЪЕМНЫЕ СОЕДИНЕНИЯ │ФИЛЬТРЫ АККУМУЛЯТОРЫ │ РЕЛЕ И ДАТЧИКИ ДАВЛЕНИЯ |
||||
F 9.381 |
Быстроразъемные соединения Соединение-разъединение “PUSH-PULL”, только при отсутствии давления, DN 5, присоединительная резьба G 1/4, принадлежность: грязезащитные колпачки для ниппеля и муфты, опция: идентификация половинок с помощью цветной маркировки или индивидуального штыря, макс. рабочее давление 500 бар |
EN | 11 / 2008 | |
F 9.425 |
Гидропанели с быстроразъемными соединениями Для цилиндров одностороннего и двустороннего действия, для ручного управления, макс. рабочее давление 400 / 500 бар. Состав: - соединительный блок с запорным вентилем высокого давления (для цилиндров одностороннего действия) - соединительный блок с двумя ниппелями быстроразъемного соединения (для цилиндров одностороннего действия) - аккумулятор 13 или 75 cм3 - предохранительный клапан - манометр |
EN | 04 / 2017 | |
F 9.426 |
Комплектные блоки для автоматического соединения и разъединения Для цилиндров одностороннего и двустороннего действия, DN4, макс. рабочее давление 500 бар |
EN | 11 / 2015 | |
F 9.428 |
Элементы быстроразъемных соединений Встраиваемые и с резьбовым корпусом, для работы в автоматическом режиме, соединение-разъединение под давлением и без давления, применяются для масла, воздуха и вакуума, DN 3, 5, 8, допуск позиционирования от 0.1 до 0.5 мм, ход от 4.5 до 7.4 мм, макс. расход от 8 до 35 л/мин, макс. рабочее давление от 300 до 500 бар |
EN | 10 / 2018 | |
F 9.430 |
Элементы быстроразъемных соединений с резьбовым корпусом Соединение-разъединение возможно под давлением и без давления, применяются для масла, воздуха и вакуума, DN 3 и 5, допуск позиционирования от 0.1 до 0.5 мм, ход 4.5 мм, макс. рабочее давление от 300 до 500 бар |
EN | 03 / 2018 | |
F 9.440 |
Многоканальные быстроразъемные соединения Комплектные устройства, содержащие несколько муфт и соответствующее количество ниппелей, соединение-разъединение возможно под давлением и без давления, применяются для масла, воздуха и вакуума, 2-канальные DN5, 4-канальные DN 5, 4-канальные DN 8, допуск позиционирования от 0.1 до 0.5 мм, ход 4.5 мм (DN 5) и 7.4 мм (DN 5), макс. рабочее давление 300 бар |
EN | 09 / 2006 | |

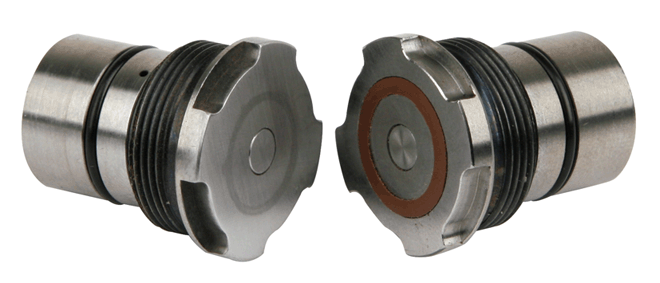

F 9.461 |
Быстроразъемные соединения без хода соединения-разъединения Для работы в автоматическом режиме, соединение возможно только под давлением, DN4, радиальный допуск позиционирования 2 мм, максимальный расход 8 л/мин, макс. рабочее давление 200бар |
EN | 04 / 2008 | |
F 9.500 |
Фильтры высокого давления Тонкость фильтрации 10 и 100 µм, фильтроэлемент и корпус фильтра из конструкционной или нержавеющей стали, макс. рабочее давление 350 и 500 бар |
EN | 10 / 2018 | |
F 9.601 |
Гидравлический аккумулятор Мембранного типа, номинальный объем 13 – 750 cм3, 4 типоразмера, предварительное давление газа от 40 до 160 бар, газ-наполнитель: азот, рабочая температура от -10 до +80°C, макс. рабочее давление 250-500 бар |
EN | 09 / 2014 | |
F 9.732 |
Реле давления Диапазон давлений 5-30 бар / 50-350 бар / 50-550 бар |
EN | 11 / 2009 | |
F 9.750 |
Электронный датчик давления с радиопередачей сигнала Приемник с аналоговым или цифровым интерфейсом. Диапазон измерения 0… 16 / 0… 25 / 0… 600 бар |
EN|RU | 04 / 2017 |
