Оборудование для сборки
| Изображение Каталожный лист | Наименование изделия, краткое описание и техническая характеристика | Выпуск | Загрузить | |
| МОДУЛИ СИСТЕМЫ MODULOG | ||||
|

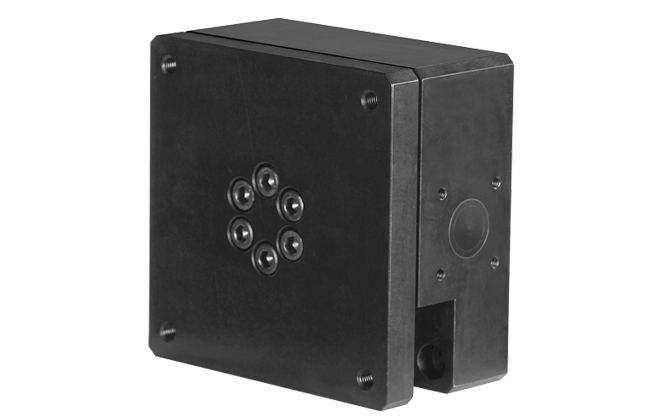

M 1.101
|
Модуль поворота вокруг горизонтальной оси с механическим управлением DMH 200 Макс. нагрузка 2000 Н, макс. аксиальный момент 800 Нм, макс. радиальный момент 800 Нм, угол поворота 360° в обоих направлениях, шаговое перемещение 4х90°- опция, управление ручное непосредственным воздействием на деталь или приспособление, управление с помощью рычага или педали – опция |
EN | 05 / 2016 | |
|

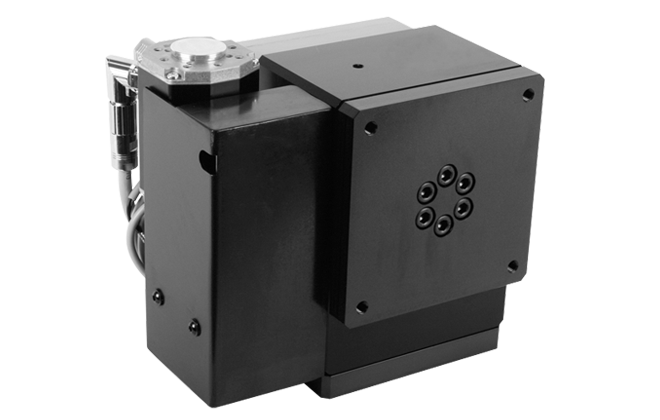

M 1.201
|
Модуль поворота вокруг горизонтальной оси с электрическим управлением DMHe 200 Макс. нагрузка 2000 Н, макс. аксиальный момент 500 Нм, макс. радиальный момент 800 Нм, шаговое перемещение на 90°- стандарт, 45° / 60°/ 180° - опция, управление с помощью педали или с пульта управления |
EN | 11 / 2018 | |
|

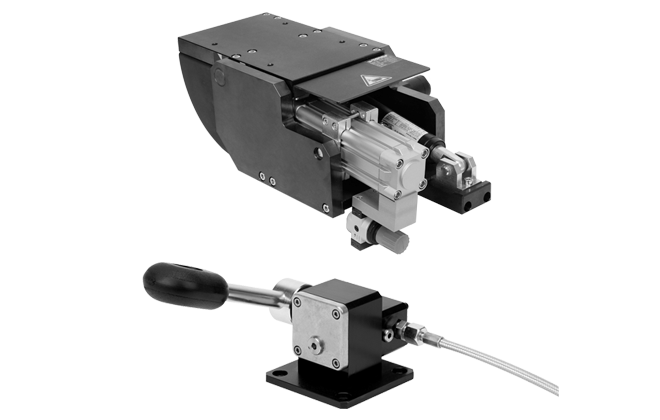

M 2.101
|
Модуль наклона с электрическим управлением КМЕ 100 Макс. нагрузка 1000 Н, балансировка нагрузки, макс. момент 500 Нм, макс. балансируемый момент 300 Нм, управление ручное непосредственным воздействием на деталь или приспособление, при шаговом перемещении с фиксацией 0/90°- c помощью педали |
EN | 10 / 2014 | |
|
M 2.201
|
Модуль наклона с механическим управлением КМВ 100 Макс. нагрузка 1000 Н, макс. момент 230 Нм, угол наклона от 0 до 90°, управление с помощью педали или с ручного пульта управления |
EN | 10 / 2016 | |
|
M 4.005  |
Функционирование подъемных модулей с электроприводом в синхронном режиме | EN | 09 / 2017 | |
|

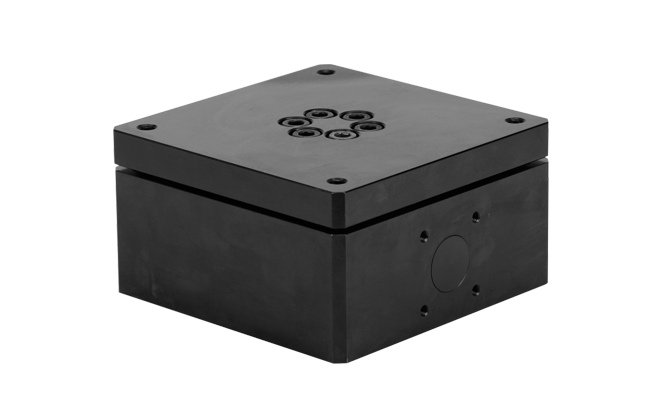

M 3.101
|
Модуль поворота вокруг вертикальной оси с механическим управлением DMV 600 Макс. нагрузка 6000 Н, макс. аксиальный момент 800 Нм, макс. радиальный момент 800 Нм, угол поворота 360° в обоих направлениях, управление ручное непосредственным воздействием на деталь или приспособление, имеется исполнение с шаговым перемещением 8х45°, 6х60°, 4х90°, 3х120° и управлением с помощью рычага или педали |
EN | 06 / 2012 | |
|
M 3.201
|
Модуль поворота вокруг вертикальной оси с электрическим управлением DMVe 600 Макс. нагрузка 6000 Н, макс. аксиальный момент 500 Нм, макс. радиальный момент 800 Нм, шаговое перемещение на 90°- стандарт, 45° / 60°/ 180° - опция, управление с помощью педали или с пульта управления |
EN | 10 / 2013 | |
|

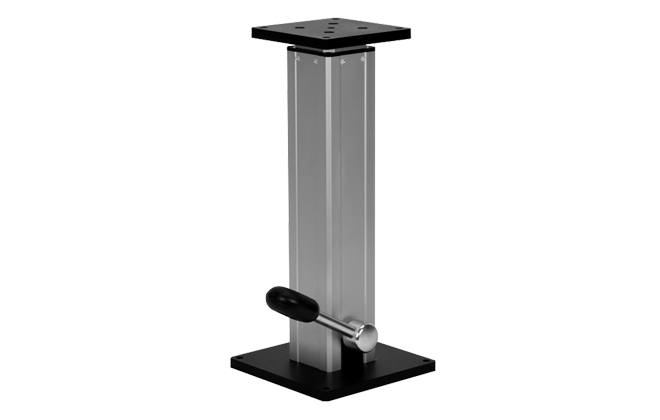

M 4.101
|
Модуль подъема, базовое исполнение Макс. усилие подъема 1000 Н, ход от 200 до 600 мм, гидромеханический механизм подъема, управление с помощью педали |
EN | 05 / 2016 | |
|

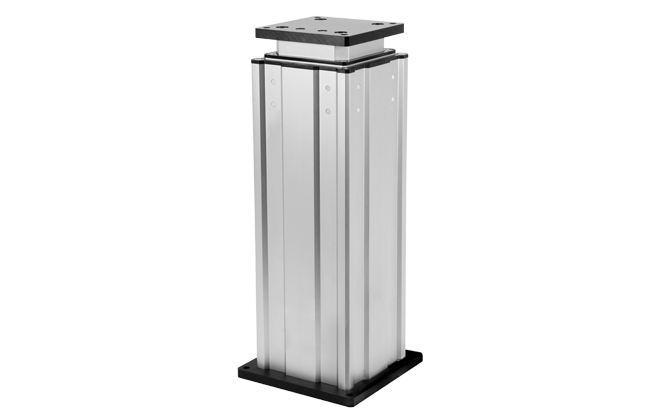

M 4.202
|
Модуль подъема “Shop-Floor Telescope” Макс. усилие подъема 1000 и 2000 Н, ход от 300 до 1000 мм, исполнения с гидромеханическим механизмом подъема (управление с помощью педали) и электромеханическим механизмом подъема (управление с помощью педали или с пульта управления) |
EN | 01 / 2018 | |
|

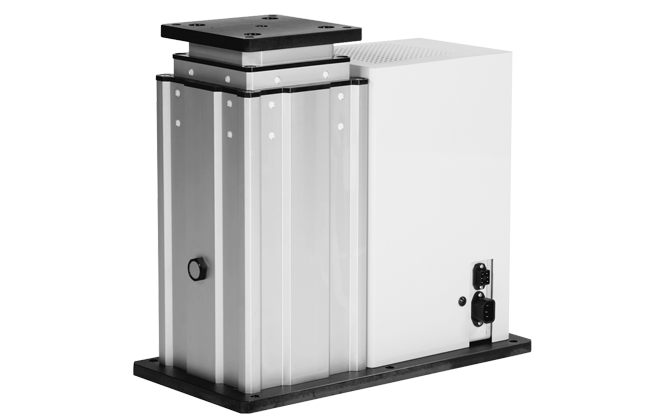

M 4.203
|
Модуль подъема “Range” Двойной телескопический электромеханический подъемный модуль, макс. усилие подъема 2000H, макс. момент 500 Нм, ход от 440 до 940 мм, управление с помощью педали или с пульта управления |
EN | 09 / 2016 | |
|

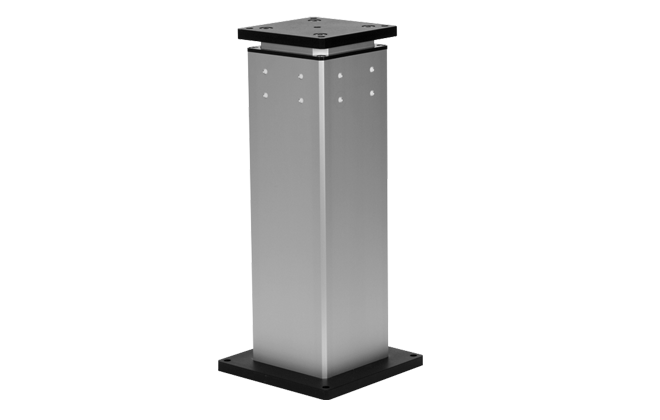

M 4.301
|
Модуль подъема “Shop-Floor” Макс. усилие подъема от 1000 и 6000 Н, ход от 200 до 600 мм, исполнения с гидромеханическим механизмом подъема (управление с помощью педали) и электромеханическим механизмом подъема (управление с помощью педали или с пульта управления) |
EN | 10 / 2016 | |
|

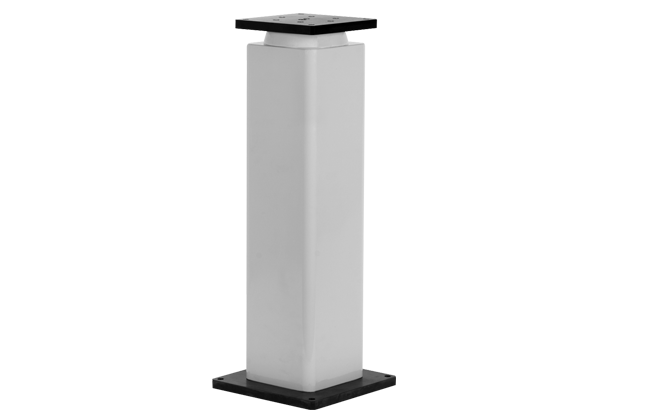

M 4.401
|
Модуль подъема “Strong” Макс. усилие подъема 6000 Н, ход от 200 до 400 мм, исполнения с гидромеханическим механизмом подъема (управление с помощью педали) и электромеханическим механизмом подъема (управление с помощью педали или с пульта управления) |
EN | 11 / 2017 | |
|

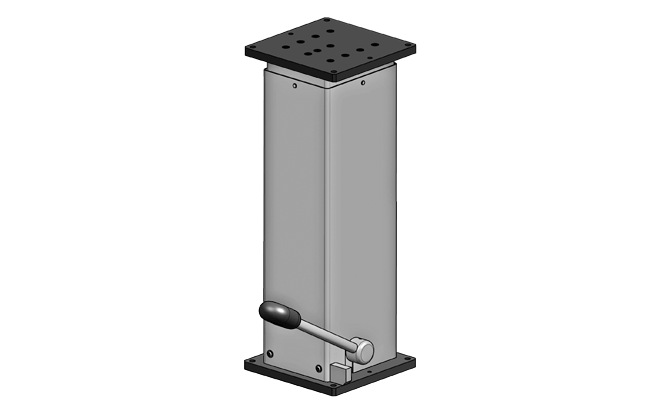

M 4.402
|
Модуль подъема “Strong” Макс. усилие подъема 4000 и 6000 Н, ход от 200 до 400 мм, с гидромеханическим механизмом подъема, управление с помощью педали |
EN | 09 / 2016 | |
|

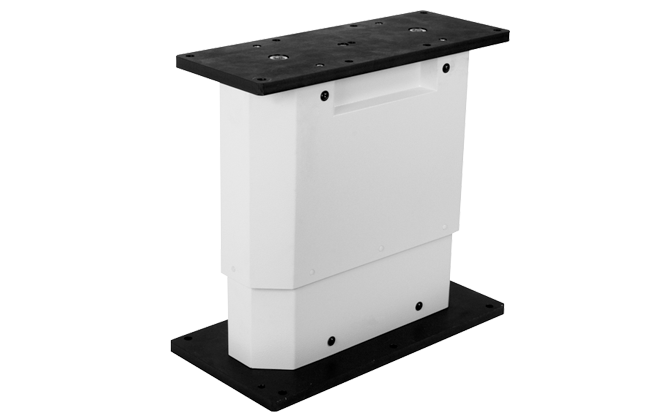

M 4.501
|
Модуль подъема “Twing Strong” Макс. усилие подъема 6000 Н, ход от 200 до 400 мм, исполнения с гидромеханическим механизмом подъема (управление с помощью педали) и электромеханическим механизмом подъема (управление с помощью педали или с пульта управления) |
EN | 11 / 2017 | |
|

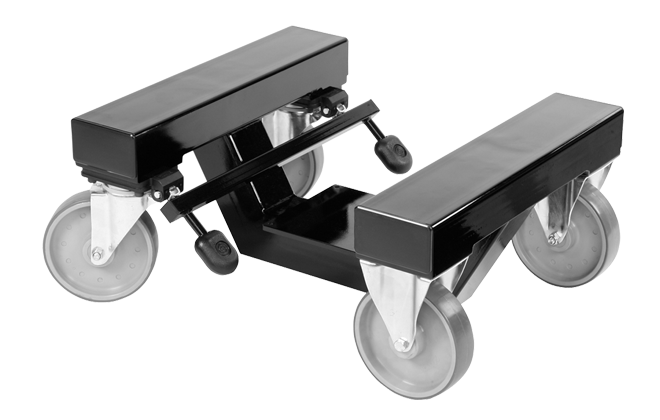

M 5.101
|
Передвижной модуль VMS Конструкция – тележка с роликами, макс. грузоподъемность 2000 и 6000 Н |
EN | 04 / 2018 | |
|

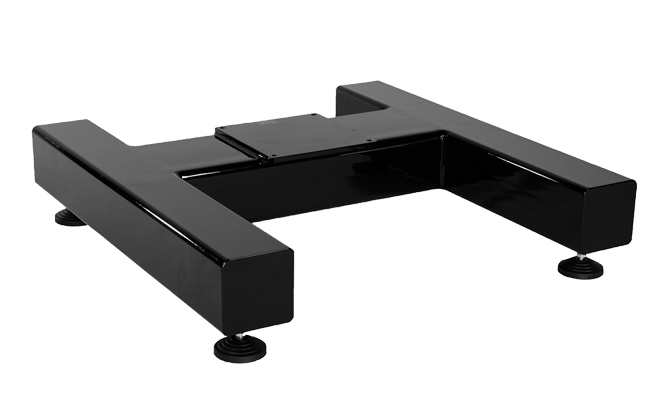

M 6.101
|
Напольные платформы FMS Конструкция – напольная рама с опорами, с одним интерфейсом modulog, макс. грузоподъемность 8000 Н |
EN | 05 / 2016 | |
|

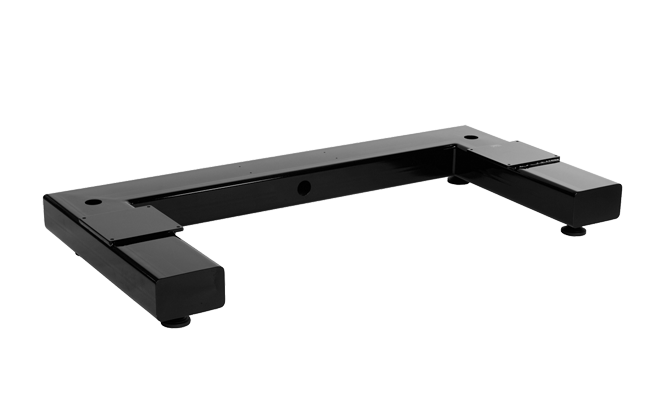

M 6.201
|
Напольные платформы FMD Конструкция – напольная рама с опорами, с двумя интерфейсами modulog, макс. грузоподъемность 8000 Н |
EN | 11 / 2008 | |
|

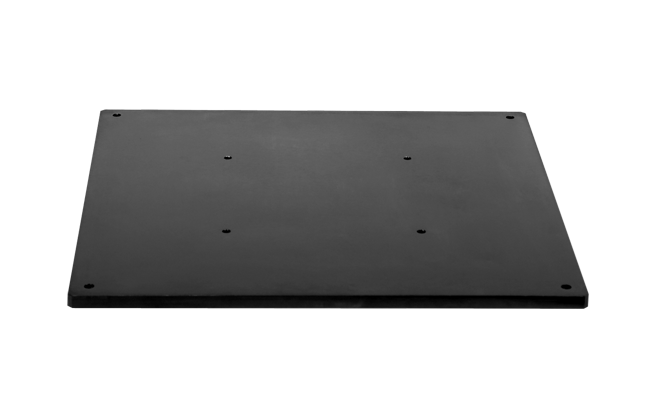

M 8.100
|
Плиты основания Для модулей подъема modulog |
EN | 01 / 2018 | |
|

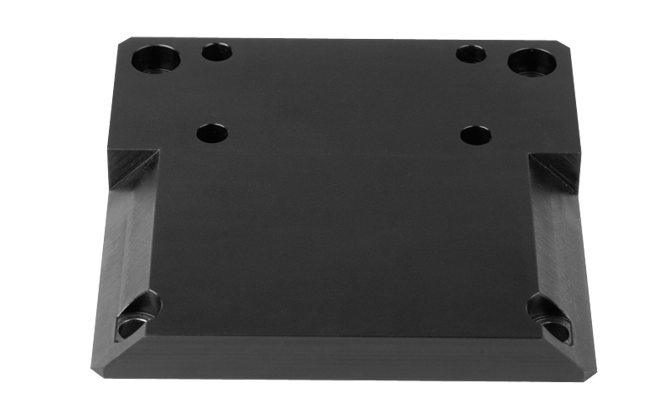

M 8.110
|
Переходные плиты Для интерфейсов modulog |
EN | 09 / 2016 | |
|

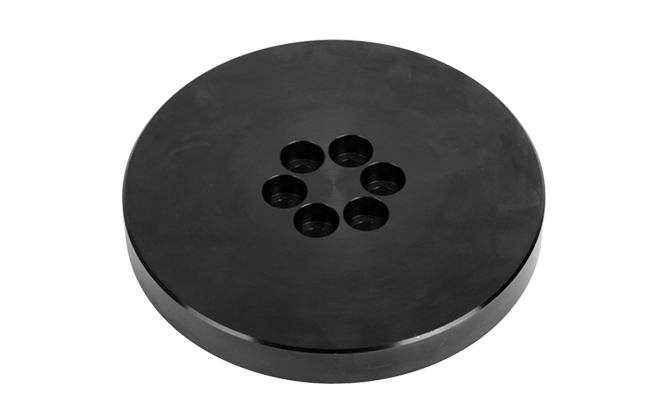

M 8.120
|
Фланцевые плиты Для модулей поворота modulog |
EN | 09 / 2007 | |
|

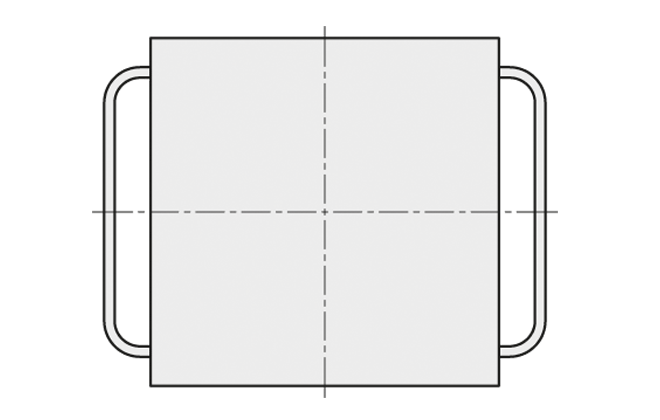

M 8.130
|
Плиты для столов с интерфейсом modulog C / без ручек |
EN | 05 / 2016 | |
|

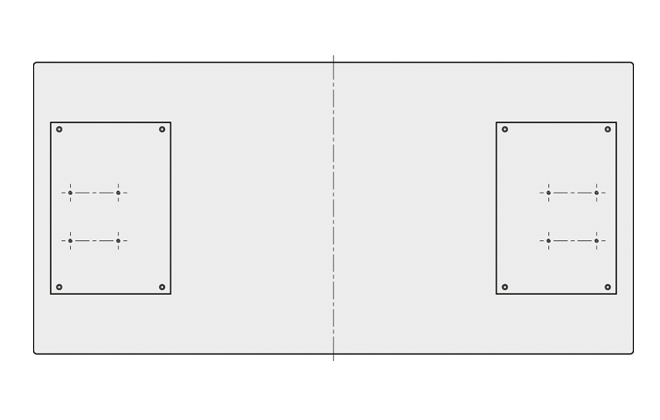

M 8.131
|
Плиты для столов с двумя интерфейсами modulog | EN | 09 / 2011 | |
|

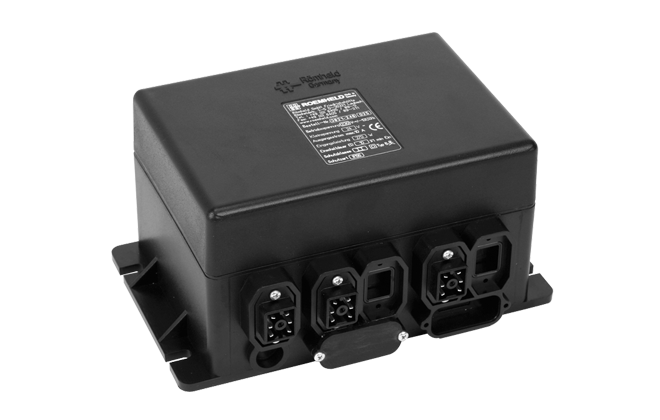

M 8.200
|
Ручные и педальные переключатели, блоки питания и управления для модулей modulog |
EN | 05 / 2016 | |
|

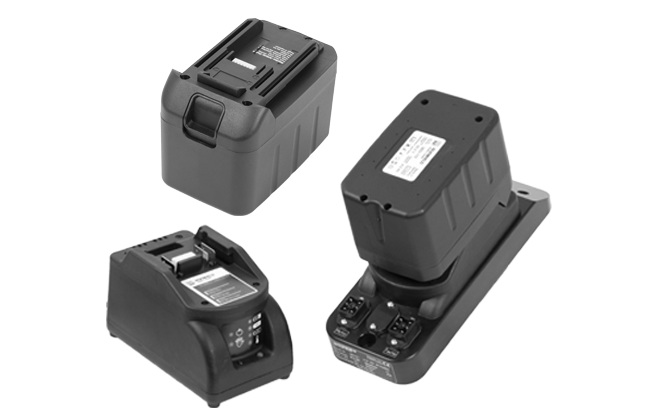

M 8.201
|
Элементы электроснабжения для подвижных систем Независимое от сети электроснабжение с перезаряжаемой аккумуляторной батареей. 1. Модуль управления 2. Перезаряжаемая аккумуляторная батарея 3. Зарядное устройство для ускоренного заряда |
EN | 09 / 2017 | |
|

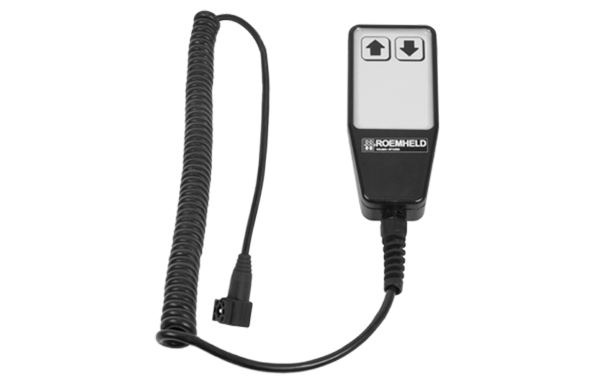

M 8.203
|
Элементы электроуправления, кабели, вилки, удлинители 1. Ручной пульт управления с функцией памяти и без 2. Педальный переключатель 3. Сетевой кабель 4. Вилки/розетки 5. Удлинитель |
EN | 09 / 2017 | |
|

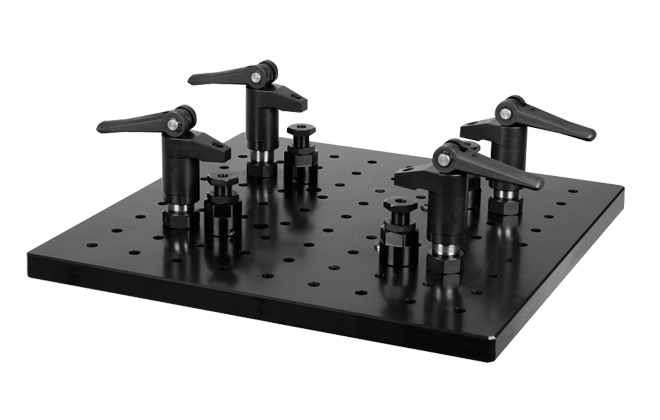

M 8.300
|
Зажимные модули, механические Зажимы с универсальной зажимной плитой, макс. усилие зажима 6 - 10 кН |
EN | 09 / 2008 | |
|

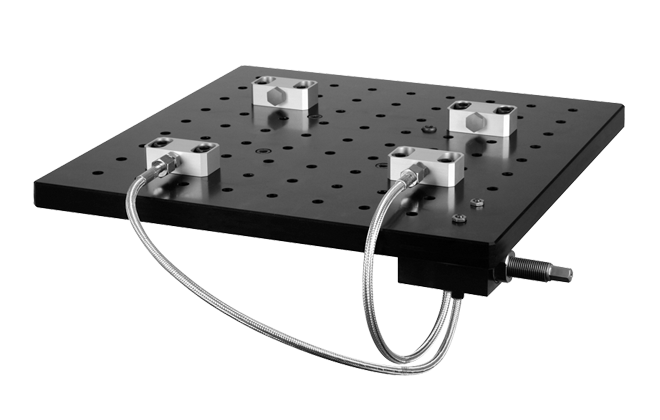

M 8.301
|
Зажимные модули, гидравлические Гидравлические зажимы с универсальной зажимной плитой и винтовым насосом, макс. усилие зажима 2.5 кН |
EN | 09 / 2008 | |
|

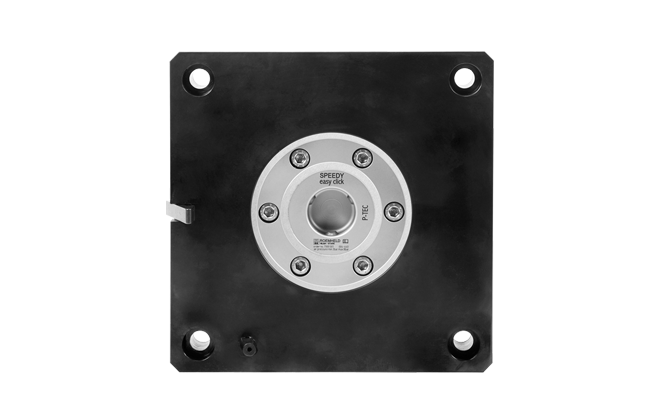

M 8.302
|
Система быстрой смены с использованием SPEEDY easy click Для интерфейса modulog |
EN | 08 / 2014 | |
|

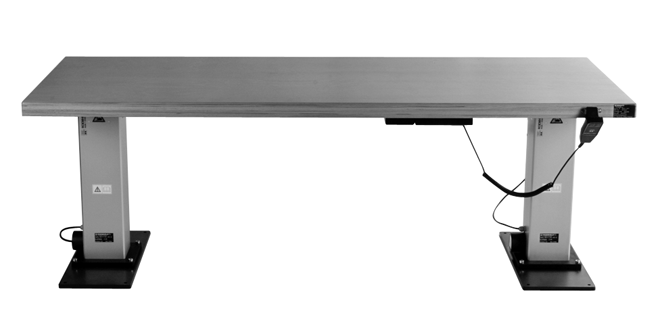

M 8.901
|
Рабочий стол 2000 х 800 мм с регулировкой по высоте от ручного пульта управления Состав: 1. Модуль подъема Shop-Floor по каталожному листу М4.301 - 2 шт. 2. Плита для стола по каталожному листу М8.131 - 1 шт. 3. Плита основания по каталожному листу М8.100 - 2 шт. 4. Ручной пульт управления по каталожному листу М8.203 – 1шт. 5. Блок электроуправления по каталогу М8.200 – 1шт. 6. Сетевой кабель по каталогу М8.203 – 1шт. |
EN | 09 / 2016 | |
|
МАНИПУЛЯТОРЫ |
||||
|

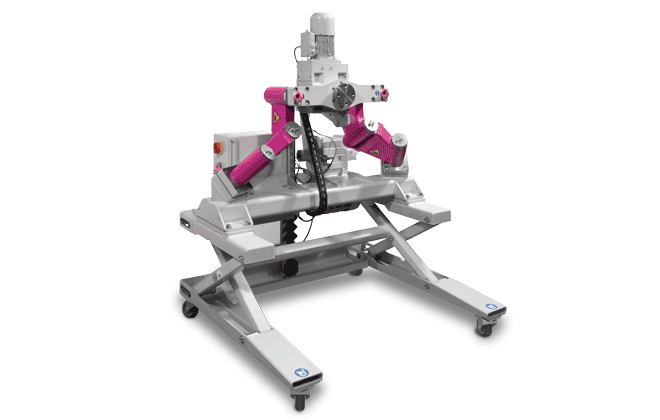

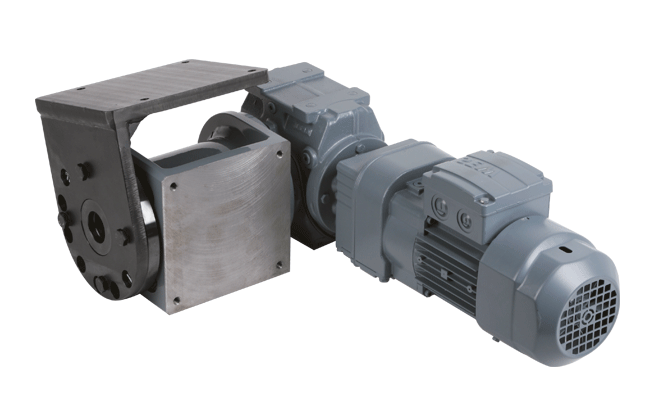

M 9.201
|
Манипуляторы Centrick для наклона, поворота и подъема узлов и деталей Электрический привод, макс. грузоподъемность 500 и 2000 кг, угол поворота 0…90°, скорость наклона 10/3,5°/c, угол поворота 360° (непрерывное вращение), скорость поворота 3/1,5 об / мин. Напряжение питания 230 В перем. тока, мощность электропривода 2х0,25 / 1,1 и 0,55 кВт |
EN | 11 / 2017 | |
